華為SUN2000系列智能光伏逆變器應用場景

文章出處:信恒節能責任編輯:小恒查看手機網址
掃一掃!華為SUN2000系列智能光伏逆變器應用場景掃一掃!
人氣:-發表時間:2016-01-14 14:47【

SUN2000典型應用場景:

小型屋頂項目(<100kw)、大中型屋頂項目(>100kW)、地面電站項目(>1MW)

典型應用場景舉例:

1、小型屋頂項目(<100kW)

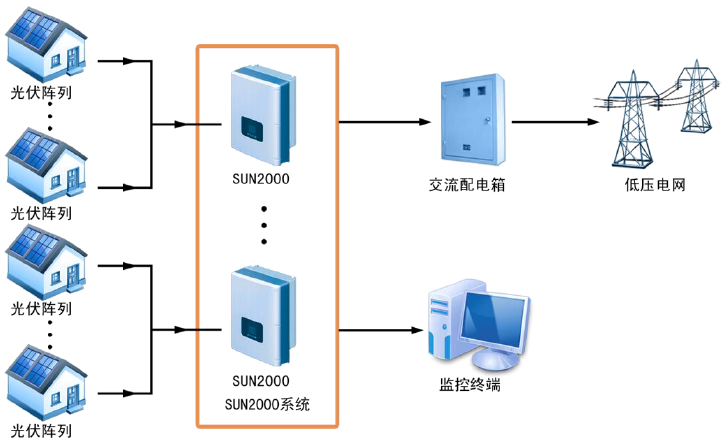

SUN2000在小型屋頂項目場景中,應用如圖3-1所示。

圖3-1 SUN2000應用于小型屋頂項目的場景

華為SUN2000系列智能光伏逆變器應用場景

說明:SUN2000系統指的是,通過485通信線將各個逆變器連接起來,即一臺逆變器的RS485 OUT接口,與另一臺逆變器的RS485 IN接口連接。

SUN2000系統輸入側通過防水端子接光伏組串,輸出側經交流配電箱,接入三相交流低壓電網。

SUN2000系統通過RS485接口,經過RS485/RS232轉換器轉換接口后,與監控終端通信,實現本地監控;或者經路由器接入遠程數據中心的監控終端,實現遠程監控。


2、大中型屋頂項目(>100kW)

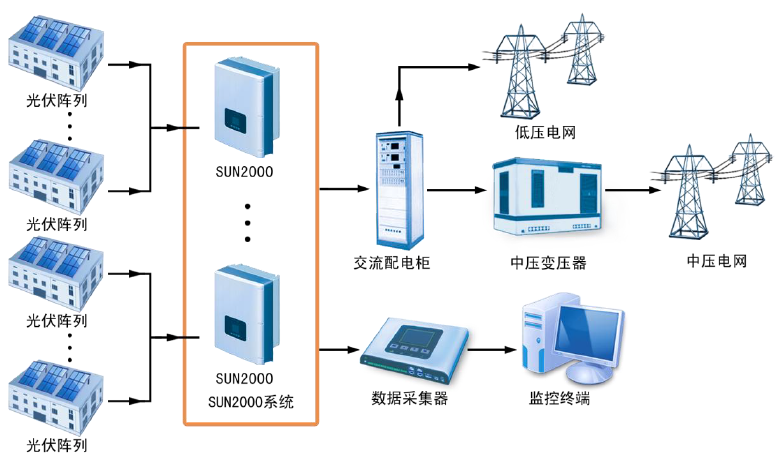

SUN2000在大中型屋頂項目場景中,應用如圖3-2所示。

圖3-2 SUN2000應用于大中型屋頂項目的場景

華為SUN2000系列智能光伏逆變器應用場景

說明:SUN2000系統指的是,通過485通信線將各個逆變器連接起來,即一臺逆變器的RS485 OUT接口,與另一臺逆變器的RS485 IN接口連接。

SUN2000系統輸入側通過防水端子連接光伏組串。

SUN2000系統輸出側經交流配電柜,接入三相交流低壓電網(或者通過升壓變壓器升壓后,接入三相交流中壓電網)。

SUN2000系統,通過485總線與數據采集器的RS485 IN接口連接后,接入監控機房的本地監控終端,實現本地監控;或者經路由器接入遠程數據中心的監控終端,實現遠程監控。


3、地面電站項目(>1MW)

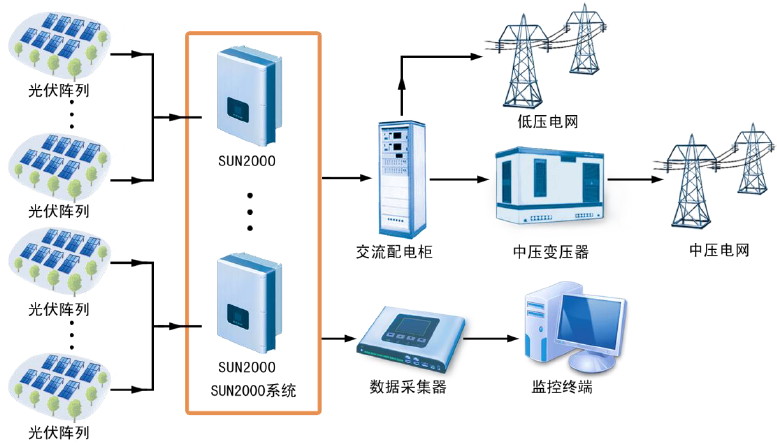

SUN2000在地面電站項目場景中,應用如圖3-3所示。

圖3-3 SUN2000應用于地面電站項目的場景

華為SUN2000系列智能光伏逆變器應用場景

說明:SUN2000系統指的是,通過485通信線將各個逆變器連接起來,即一臺逆變器的RS485 OUT接口,與另一臺逆變器的RS485 IN接口連接。

SUN2000系統輸入側通過防水端子連接光伏組串。

SUN2000系統輸出側經交流配電柜,接入三相交流低壓電網(或者通過升壓變壓器升壓后,接入三相交流中壓電網)。

SUN2000系統,通過485總線與數據采集器的RS485 IN接口連接后,接入監控機房的本地監控終端,實現本地監控;或者經路由器接入遠程數據中心的監控終端,實現遠程監控。
