華為組串式逆變器是怎樣運行的?

文章出處:責任編輯:查看手機網址
掃一掃!華為組串式逆變器是怎樣運行的?掃一掃!
人氣:-發表時間:2016-04-09 13:37【

華為SUN2000組串式逆變器電路框圖:

SUN2000-17KTL/33KTL/40KTL通過6路PV組串輸入(SUN2000-8KTL/12KTL提供4路),經過多路MPPT電路,實現直流電到三相交流電的功率轉換,并且在直流、交流側支持浪涌保護,具體如圖2-2和圖2-1所示。

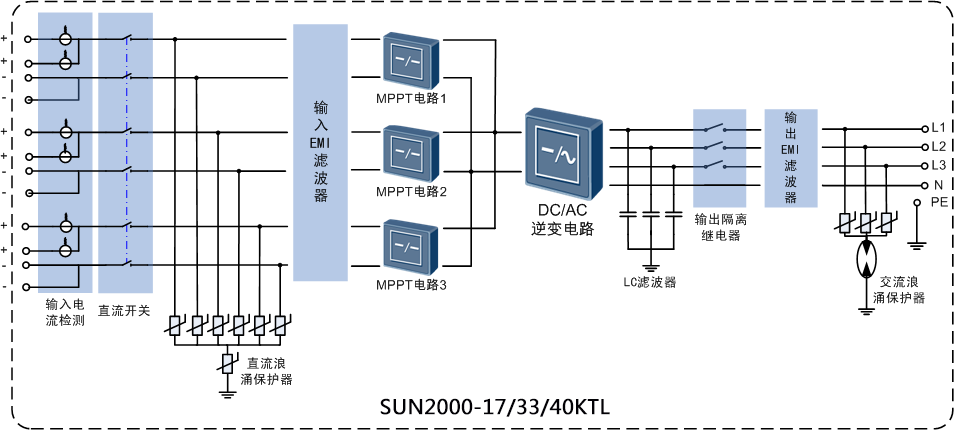

圖2-1 SUN2000-17KTL/33KTL/40KTL電路框圖

華為組串式逆變器是怎樣運行的?

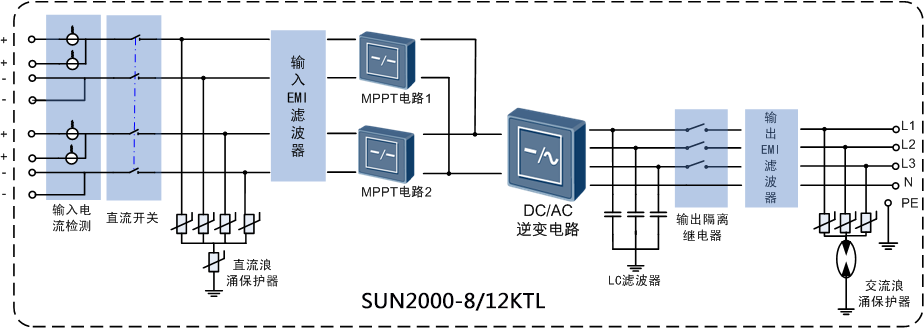

圖2-2 SUN2000-8KTL/12KTL電路框圖

SUN2000-8KTL/12KTL電路框圖

華為SUN2000組串式逆變器工作原理如下:

●通過輸入電流檢測電路,檢測各組串輸入電流,分析各組串的工作狀態,保證組串工作出現異常時,能夠及時告警,提醒用戶檢修;

●通過直流開關電路,實現逆變器的直流輸入與其內部電路之間的安全隔離,方便必要時進行人工操作;

●通過直流浪涌保護器(類型II),防止直流側過電壓的沖擊導致逆變器內部電路損壞;

●通過輸入/輸出EMI濾波器,濾除逆變器輸出電流的高頻分量,保證輸出電流滿足電網要求;

●通過MPPT電路,實時偵測光伏組串的電壓、電流值,并追蹤最大功率值,使系統保證以最高的效率輸出;

●通過DC/AC逆變電路,將直流電轉變?yōu)榻涣麟姾箴伻腚娋W(wǎng),同時保證輸出指標滿足電網的要求;

●通過LC濾波器,濾除逆變器內部的電磁干擾,保證逆變器能夠滿足電磁兼容標準的要求;

●通過輸出隔離繼電器,實現逆變器的交流輸出與電網隔離,在逆變器故障或者電網故障時,能夠使逆變器安全脫離電網;

●通過交流浪涌保護器(類型III),防止交流側過電壓的沖擊,導致逆變器內部電路損壞。

深圳恒通源公司作為華為智能光伏電站解決方案授權經銷商,依托華為公司強大的技術支持,可為廣大光伏發電用戶提供華為逆變器產品以及智能光伏電站全面解決方案等一站式服務。
