屋頂光伏發電前期現場勘測要點

文章出處:責任編輯:查看手機網址
掃一掃!屋頂光伏發電前期現場勘測要點掃一掃!
人氣:-發表時間:2015-11-20 08:36【

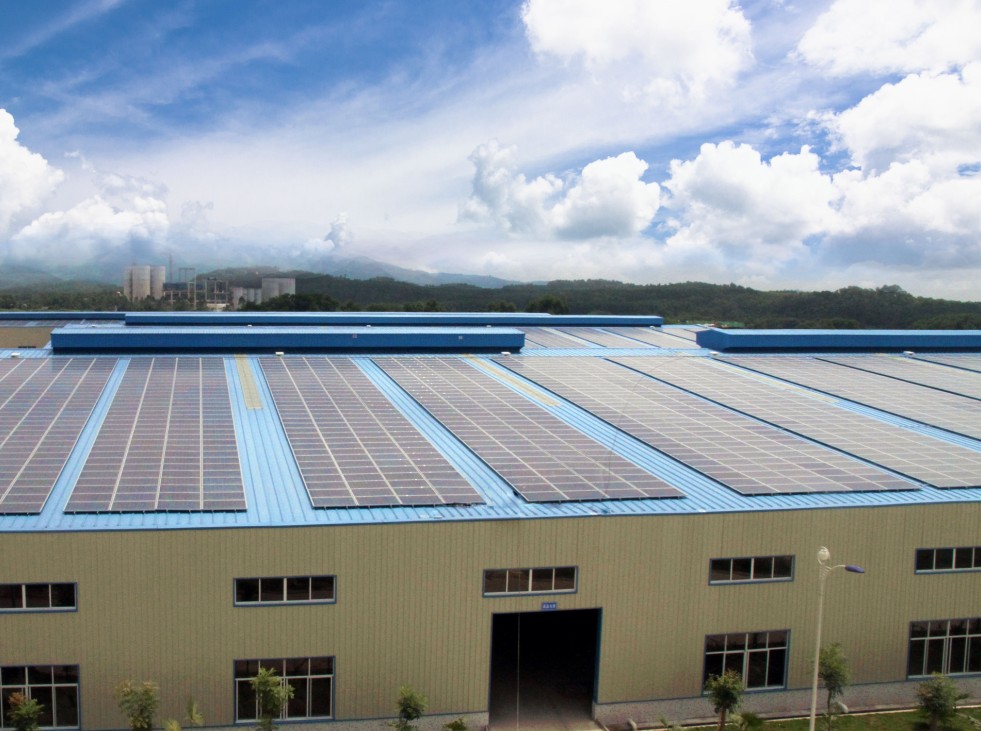

屋頂光伏發電系統

屋頂光伏發電系統主要是安裝在瓦片屋頂、混凝土屋頂及彩鋼瓦等屋頂結構上。

二、前期現場勘查需攜帶工具

20米以上卷尺、激光測距器、水平儀、指南針或手機指南針APP和紙筆等。如果需要上傾斜屋面建議穿上防滑鞋帶上安全繩。

三、瓦片屋頂及彩鋼瓦結構屋頂勘測要點

(1)詢問建筑的竣工年份,產權歸屬。

(2)屋頂朝向及方位角?,F場指南針測量加google衛星地圖查詢。

(3)屋頂傾斜角度。量出屋面寬度和房屋寬度即可計算出屋頂傾斜角度。南方屋頂傾角一般大于北方屋頂。

(4)瓦片類型、瓦片尺寸。民用建筑常見瓦型包括羅馬瓦、空心瓦、雙槽瓦、瀝青瓦、平板瓦、魚鱗瓦、西班牙瓦和石板瓦。如果瓦片尺寸現場不容易測量,也可在確定瓦片類型后網上查詢尺寸。因為瓦片的尺寸特別是厚度決定支架系統掛鉤等零件的選取。

(5)考慮屋頂的遮擋情況。準確測量屋頂周?chē)趽跷锏某叽?,后期用陰影分析軟件建模做出屋頂可利用區域簡圖。太陽能電池板上的陰影遮擋會(huì )很大地影響發電量。

(6)掀開部分瓦片查看屋頂結構,注意記錄主梁、檁條的尺寸和間距。瓦屋頂的支架系統掛鉤是安裝固定在檁條上。

(7)從項目業主方獲取房屋結構圖,便于計算屋頂荷載。

(8)詢問業主擬安裝光伏系統屋頂南面是否有高樓建設規劃。

四、混凝土屋頂勘測要點

(1)建筑竣工年份、產權歸屬;屋頂朝向和方位角。

(2)測量女兒墻高度,后期進行陰影分析,確定可安裝利用面積。

(3)查看屋面防水情況,以不破壞屋面防水結構為原則,考慮支架的安裝是采用自(負)重式還是膨脹螺栓固定式。標準民用混凝土屋頂的承載能力需大于3.6KN/m2,在考慮短時風載、雪載的情況下支架系統的荷載也小于混凝土屋頂的承載能力。為避免安裝光伏系統后建筑產生任何的防水結構破壞問題,優先采用自(負)重式支架安裝方式。

(4)從項目業主方獲取房屋結構圖,便于計算屋頂荷載。

(5)詢問業主擬安裝光伏系統屋頂南面是否有高樓建設規劃。

五、電氣方面勘要點

(1)查看進戶電源是單相還是三相。民用別墅一般是三相進電。單相輸出的光伏發電系統宜接入到三相兼用進線開關用電量較多的一相上。條件允許最好用三相逆變器或三個單相逆變器。

(2)詢問月平均用電量或用電費用和主要用電時間段。作為光伏系統安裝容量的參考。

(3)查看業主的進線總開關的容量??紤]收益問題,光伏發電系統的輸出電流不宜大于戶用開關的容量?,F行補貼政策下還是自發完全自用收益最大。

(4)以走線方便節約的原則,考慮逆變器、并網柜的安裝位置。逆變器、并網柜的安裝位置也好考慮到散熱通風和防水防曬問題。
