華為組串式逆變器全密閉自然散熱設計優勢

文章出處:責任編輯:查看手機網址
掃一掃!華為組串式逆變器全密閉自然散熱設計優勢掃一掃!
人氣:-發表時間:2017-09-06 08:35【

組串式逆變器業界常用散熱方式及問題

逆變器散熱主要有自然散熱和風冷散熱兩種方式,影響散熱能力的關鍵因素是對流換熱系數。一般情況下,風冷散熱的換熱系數比自然對流高一個數量級,因此在組串式逆變器外部增加風扇可以大大提升散熱能力,行業廠商普遍采用這種方式散熱。但組串式逆變器應用環境較差,其對外部風扇的防護性能要求較高。

當前室外型風扇防護等級一般只能達到IP54/IP55,外部有風扇設計導致整體系統防護等級無法達到IP65。同時為了避免雨水直接沖刷風扇,設計散熱方案時,風道會(huì )變得很復雜,風道形式受限,一旦風扇失效,散熱能力衰減嚴重,這樣會(huì )使得逆變器輸出功率降額,發電量減少,嚴重影響客戶利益。更為關鍵的是,因風扇常年暴露在雨水和沙塵中,腐蝕嚴重,壽命急劇下降,逆變器生命周期內需要多次更換風扇,維護成本極高。

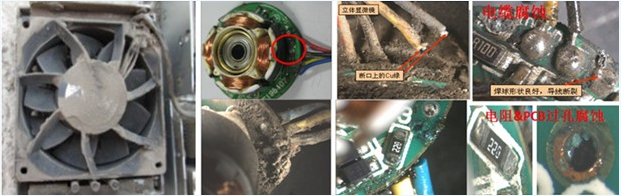

下圖為某戶外環境電站,逆變器運行一年后,風扇積灰和腐蝕的剖析圖片,從圖片可以看出,腐蝕情況非常嚴重。

組串式逆變器的風扇積塵腐蝕

圖1 某戶外環境電站逆變器風扇積灰和腐蝕情況

組串式逆變器散熱問題的應對解決方案

華為針對這一劣勢,提出無外置風扇的設計理念。華為SUN2000系列組串式逆變器采用全密閉自然散熱設計,通過采用電感灌膠封裝工藝、優化散熱齒間距及厚度、低熱阻安裝技術和散熱器一體成型技術,將發熱器件和熱敏感器件分腔合理布局,確保整機無局部熱點,提升散熱可靠性。深圳恒通源作為華為智能光伏戰略合作伙伴,不僅能為廣大客戶提供華為組串式逆變器等系列產品,還能為客戶提供專業的技術支持及周到的售后服務!

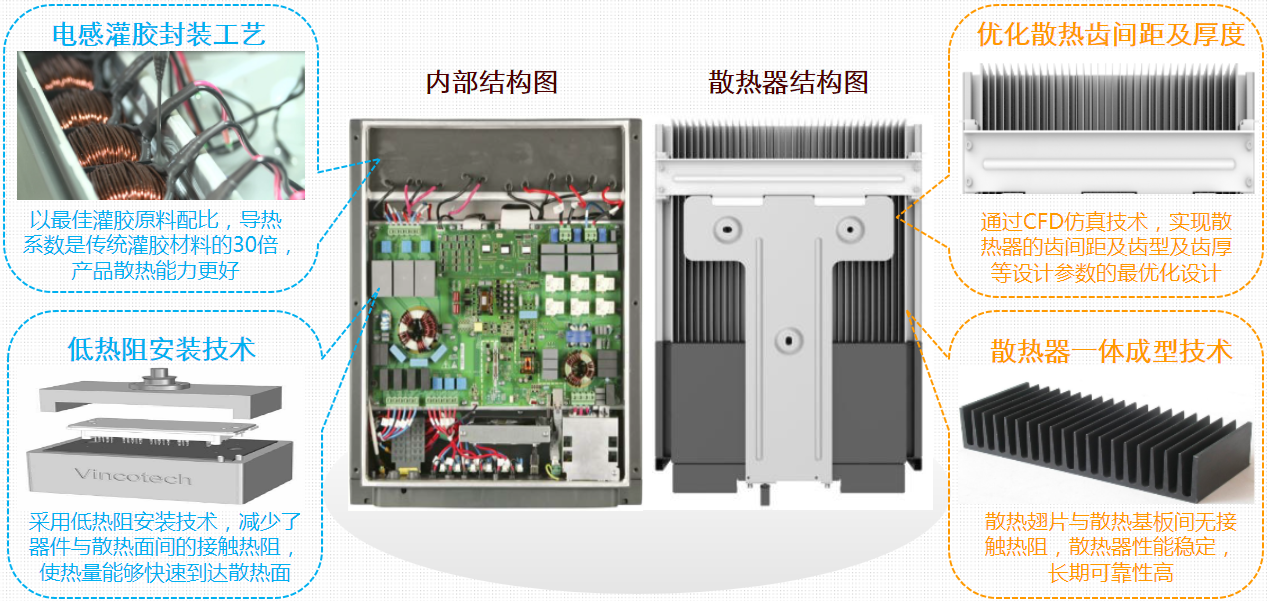

組串式逆變器自然散熱設計

圖2 組串式逆變器散熱問題的應對解決方案

華為逆變器防護等級可達IP65,噪聲低,可靠性高。消除了因風扇失效散熱能力降低導致的功率降低,發電量減少的問題。

從表1可以看出,無外置風扇的組串式逆變器,無論是防護等級和可靠性,還是防腐蝕能力,都有明顯優勢。雖然散熱能力相對較弱,但可以通過華為組串式逆變器獨特的高效散熱方案解決。

表1 逆變器有無外部風扇的散熱方案比較

散熱方案防護等級可靠性抗腐蝕能力噪聲散熱能力
有風扇設計IP54/IP55外部風扇是瓶頸外部風扇是瓶頸
無風扇設計IP65一般
