華為SUN8000系列智能光伏逆變器尺寸及結構

文章出處:信恒節能責任編輯:小恒查看手機網址
掃一掃!華為SUN8000系列智能光伏逆變器尺寸及結構掃一掃!
人氣:-發表時間:2016-01-18 15:35【

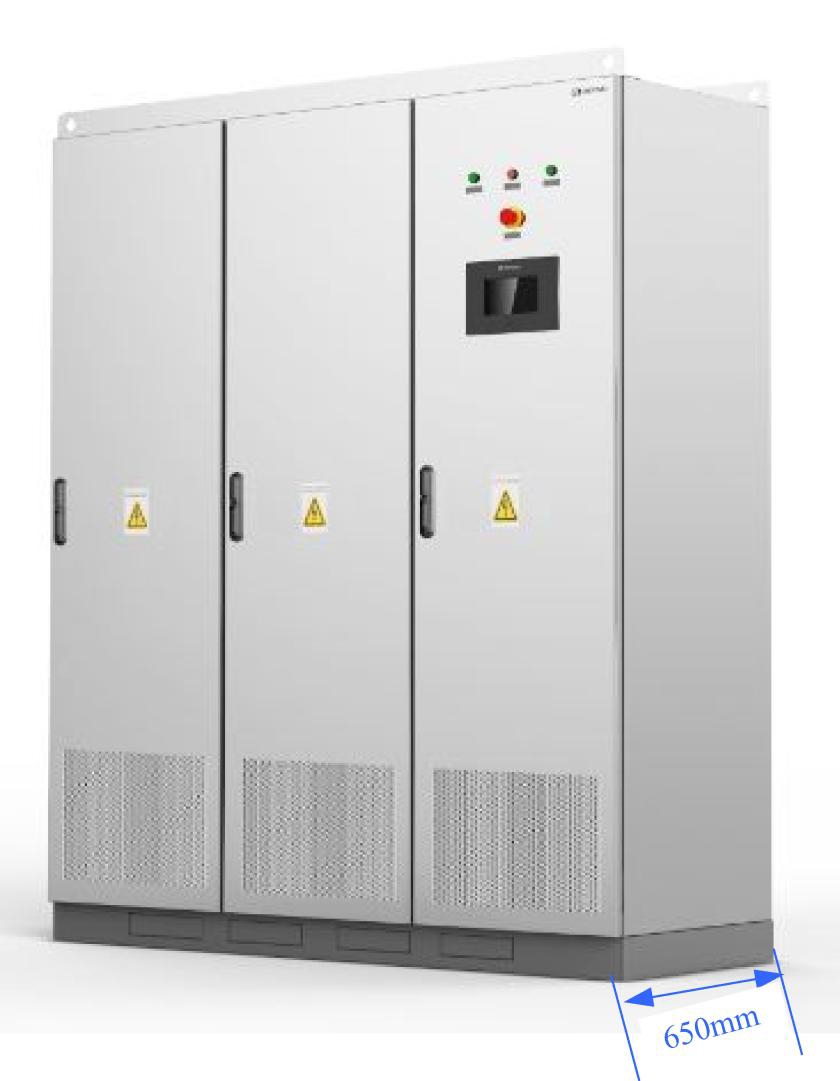

華為SUN8000智能逆變器規格(寬×高×深)為:1800mm×2180mm×650mm,外觀如圖2-2所示。

圖2-2 華為SUN8000智能逆變器外觀示意圖(一)

華為SUN8000系列智能光伏逆變器尺寸及結構

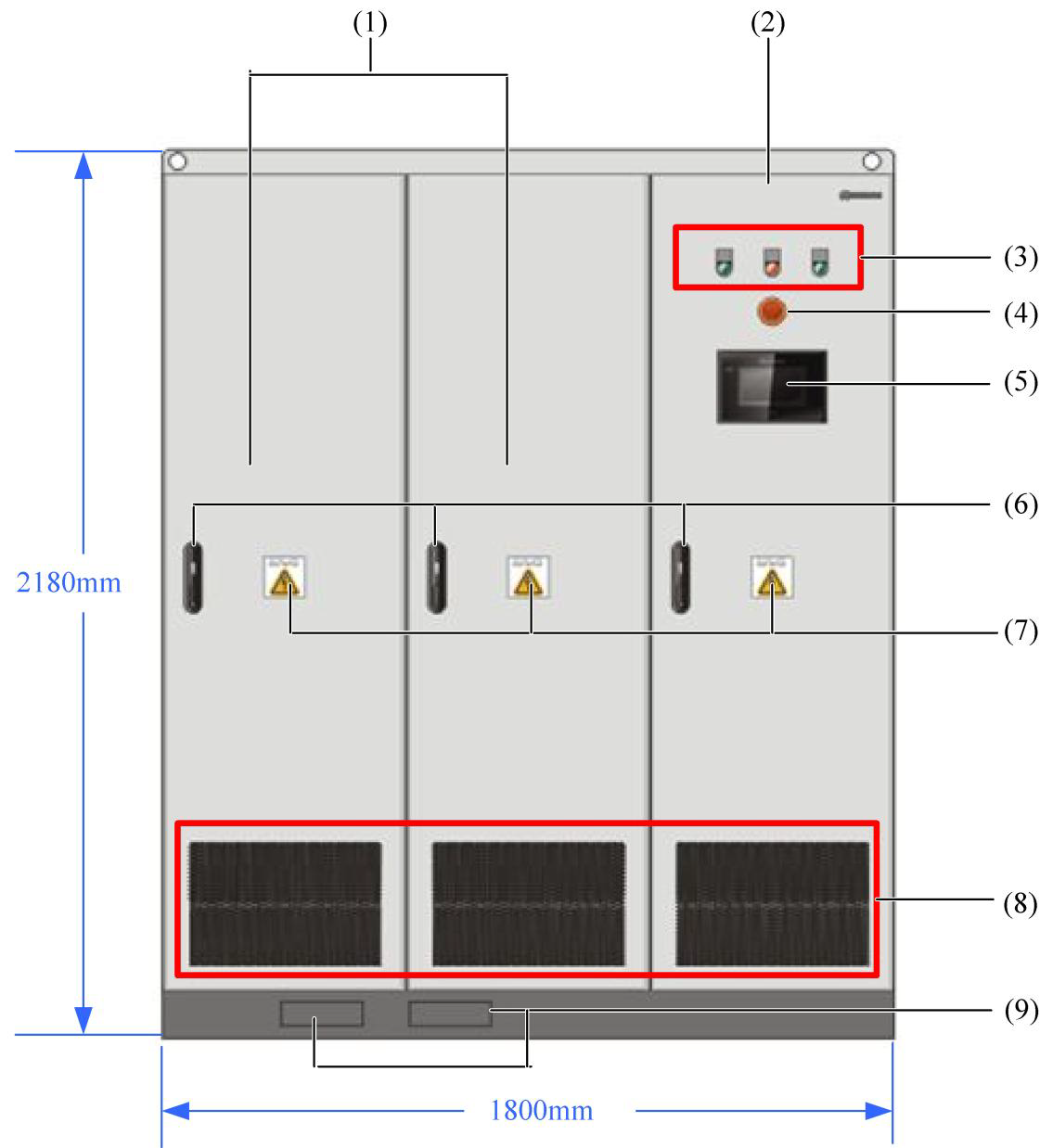

(1)功率柜(2)控制柜(3)指示燈
(4)EPO急停開關(5)LCD監控面板(6)門鎖
(7)電擊標識(8)進風口(9)叉車孔


圖2-3 華為SUN8000智能逆變器外觀示意圖(二)

華為SUN8000系列智能光伏逆變器尺寸及結構

說明:

功率柜,主要實現功率轉換功能,及逆變功率控制和各種保護功能。

控制柜,主要實現對2個功率柜的智能集中控制及交流配電功能。

信號燈,用于顯示逆變器工作狀態或故障狀態。

LCD監控面板,用于顯示逆變器正常工作時的輸入功率、輸出功率、發電量等指標及告警信息。
