華為組串式逆變器尺寸結構

文章出處:責任編輯:查看手機網址
掃一掃!華為組串式逆變器尺寸結構掃一掃!
人氣:-發表時間:2016-02-24 09:40【

華為組串式逆變器SUN2000的外觀由機箱、散熱片、監控面板組成,其規格(寬×深×高)為: 520mm×255mm×610mm,SUN2000正面示意圖如圖2-3所示;側面示意圖如圖2-4所示;背面示意圖如圖2-5所示;底部示意圖如圖2-6所示。

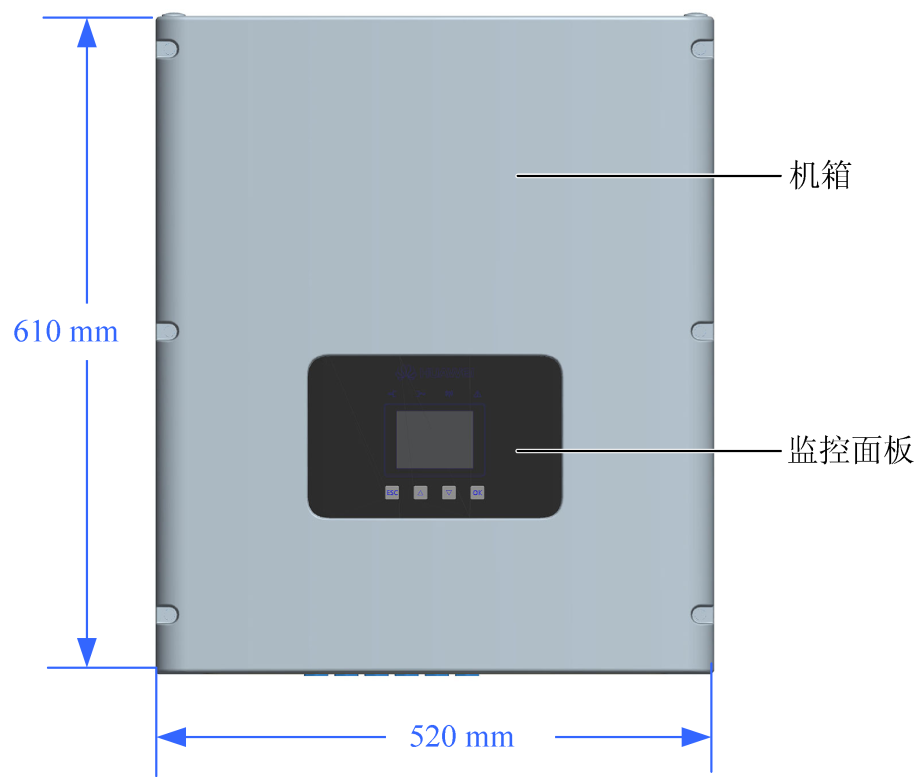

圖2-3 SUN2000正面示意圖

華為組串式逆變器尺寸結構

說明:SUN2000面板上的LCD顯示屏,顯示逆變器正常工作時的輸入功率、輸出功率、發電量等指標及告警信息;指示燈,顯示逆變器工作狀態或故障狀態。


圖2-4 SUN2000側面示意圖

華為組串式逆變器尺寸結構

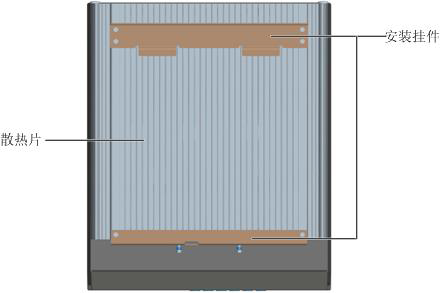

圖2-5 SUN2000背面示意圖

華為組串式逆變器尺寸結構

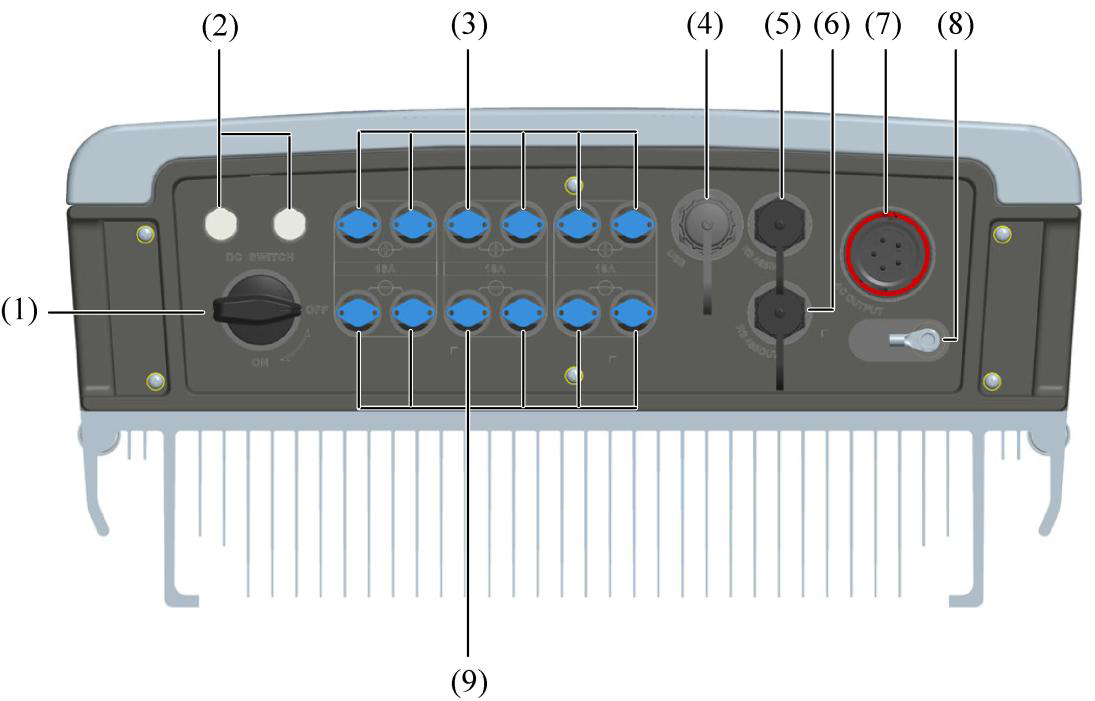

圖2-6 SUN2000底部示意圖

華為組串式逆變器尺寸結構

(1)直流開關(2)透氣閥(3)直流輸入端子正極
(4)USB接口(5)RS485 IN(6)RS485 OUT
(7)交流輸出端子(8)保護接地螺栓(9)直流輸入端子負極
