太陽能光伏逆變器你知道多少?

文章出處:責任編輯:查看手機網址
掃一掃!太陽能光伏逆變器你知道多少?掃一掃!
人氣:-發表時間:2015-11-16 14:02【

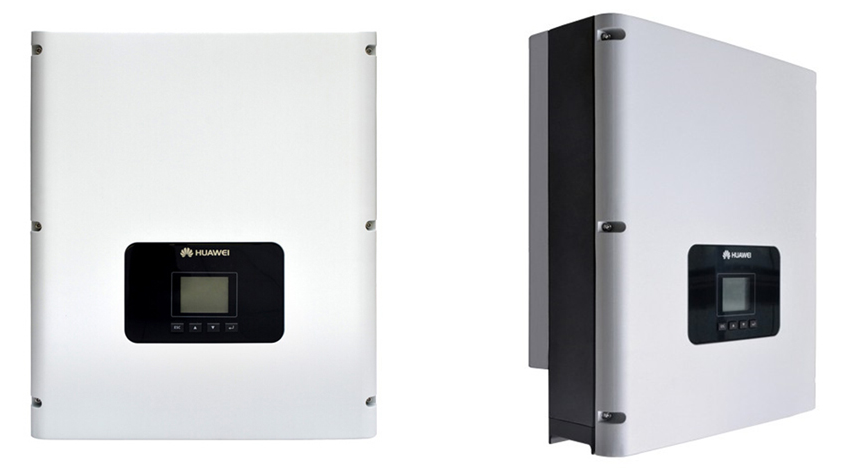

太陽能光伏逆變器

逆變器又稱電源調整器,根據逆變器在光伏發電系統中的用途可分為獨立型電源用和并網用二種。根據波形調制方式又可分為方波逆變器、階梯波逆變器、正弦波逆變器和組合式三相逆變器。對于用于并網系統的逆變器,根據有無變壓器又可分為變壓器型逆變器和無變壓器型逆變器。

通常,把將交流電能變換成直流電能的過程稱為整流,把完成整流功能的電路稱為整流電路,把實現整流過程的裝置稱為整流設備或整流器。與之相對應,把將直流電能變換成交流電能的過程稱為逆變,把完成逆變功能的電路稱為逆變電路,把實現逆變過程的裝置稱為逆變設備或逆變器。

如上所述,逆變器有多種類型,因此在選擇機種和容量時需特別注意。尤其在太陽能發電系統中,逆變器效率的高低是決定太陽電池容量和蓄電池容量大小的重要因素。

逆變器是一種由半導體器件組成的電力調整裝置,主要用于把直流電力轉換成交流電力。一般由升壓回路和逆變橋式回路構成。升壓回路把太陽電池的直流電壓升壓到逆變器輸出控制所需的直流電壓;逆變橋式回路則把升壓后的直流電壓等價地轉換成常用頻率的交流電壓。逆變器主要由晶體管等開關元件構成,通過有規則地讓開關元件重復開-關(ON-OFF),使直流輸入變成交流輸出。當然,這樣單純地由開和關回路產生的逆變器輸出波形并不實用。一般需要采用高頻脈寬調制(SPWM),使靠近正弦波兩端的電壓寬度變狹,正弦波中央的電壓寬度變寬,并在半周期內始終讓開關元件按一定頻率朝一方向動作,這樣形成一個脈沖波列(擬正弦波)。然后讓脈沖波通過簡單的濾波器形成正弦波。
